掃描電鏡是自上世紀60年代作為商用電鏡面世以來迅速發展起來的一種新型的電子光學儀器，被廣泛地應用于化學、生物、醫學、冶金、材料、半導體制造、微電路檢查等各個研究領域和工業部門。

從結構上看，sem掃描電鏡主要由七大系統組成，即電子光學系統、信號探測處理和顯示系統、圖像記錄系統、樣品室、真空系統、冷卻循環水系統、電源供給系統。其中很重要的三個系統是電子光學系統、信號探測處理和顯示系統以及真空系統。

①電子光學系統

電子光學系統包括電子槍、電磁透鏡、掃描線圈、樣品室等，主要用于產生一束能量分布很窄的、電子能量確定的電子束用以掃描成像。

電磁透鏡：熱發射電子需要電磁透鏡來成束，所以在用熱發射電子槍的掃描電鏡上，電磁透鏡必不可少。通常會裝配兩組：匯聚透鏡和物鏡，匯聚透鏡僅僅用于匯聚電子束，與成像會焦無關;物鏡負責將電子束的焦點匯聚到樣品表面。

掃描線圈的作用是使電子束偏轉，并在樣品表面作有規則的掃動，電子束在樣品上的掃描動作和顯像管上的掃描動作保持嚴格同步，因?yàn)樗鼈兪怯赏粧呙璋l(fā)生器控制的。

樣品室內除放置樣品外，還安置信號探測器。

②信號探測處理和顯示系統

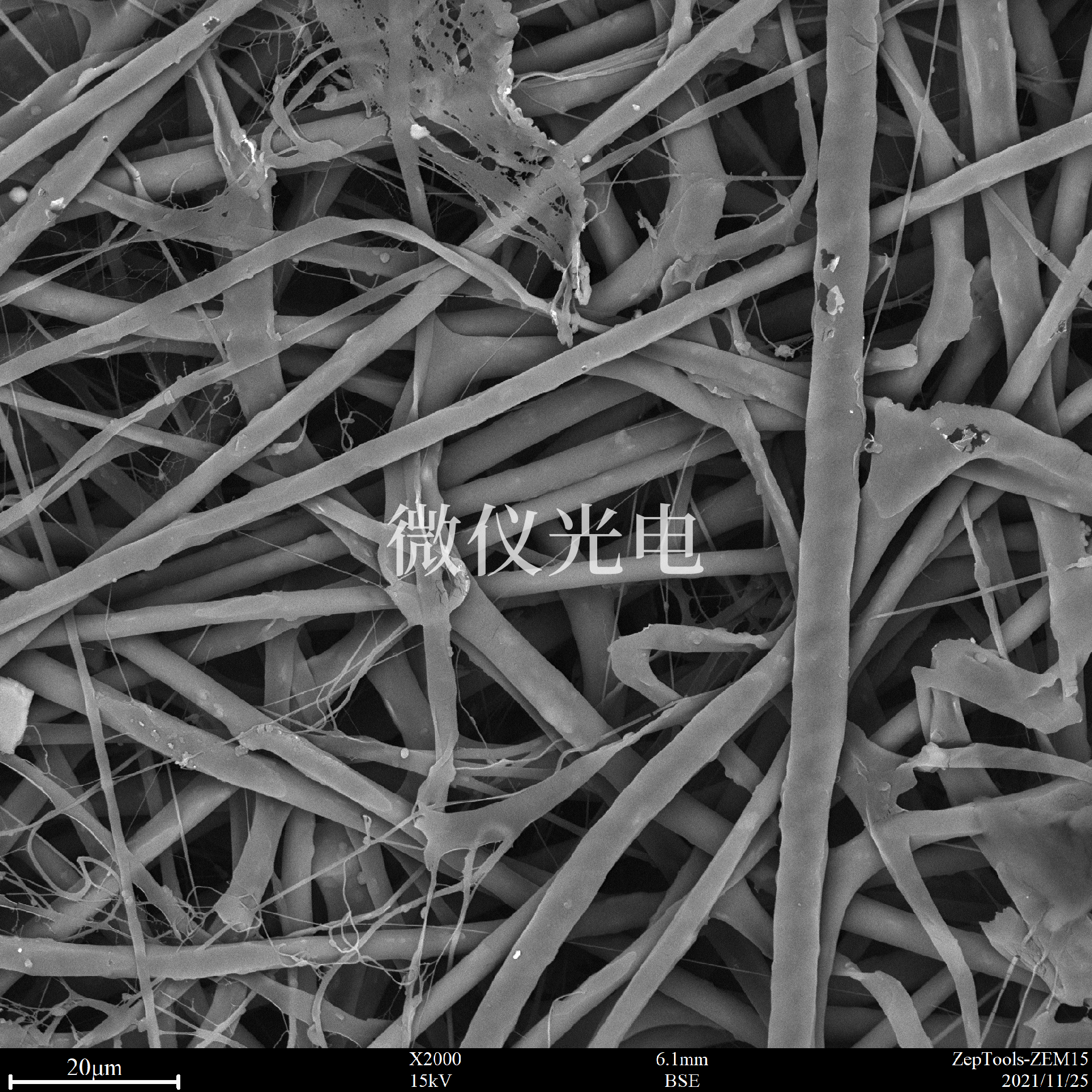

電子經過一系列電磁透鏡成束后，打到樣品上與樣品相互作用，會產生二次電子、背散射電子、俄歇電子以及X射線等一系列信號。所以需要不同的探測器譬如二次電子探測器、X射線能譜分析儀等來區分這些信號以獲得所需要的信息。雖然X射線信號不能用于成像，但習慣上，仍然將X射線分析系統劃分到成像系統中。

③真空系統

真空系統主要包括真空泵和真空柱兩部分。

真空柱是一個密封的柱形容器。真空泵用來在真空柱內產生真空。有機械泵、油擴散泵以及渦輪分子泵三大類，機械泵加油擴散泵的組合可以滿足配置鎢燈絲槍的sem掃描電鏡的真空要求，但對于裝置了場致發射槍或六硼化鑭及六硼化鈰槍的掃描電鏡,則需要機械泵加渦輪分子泵的組合。成像系統和電子束系統均內置在真空柱中。真空柱底端即為右圖所示的樣品室，用于放置樣品。

需要真空的原因包括：一是電子束系統中的燈絲在普通大氣中會迅速氧化而失效，所以需要抽真空。二是為了增大電子的平均自由程，從而使得用于成像的電子更多。

上面內容就是小編介紹的sem掃描電鏡3個很重要的系統。更多關于掃描電鏡的知識請關注我們網站，后續會繼續分享掃描電鏡的知識。
